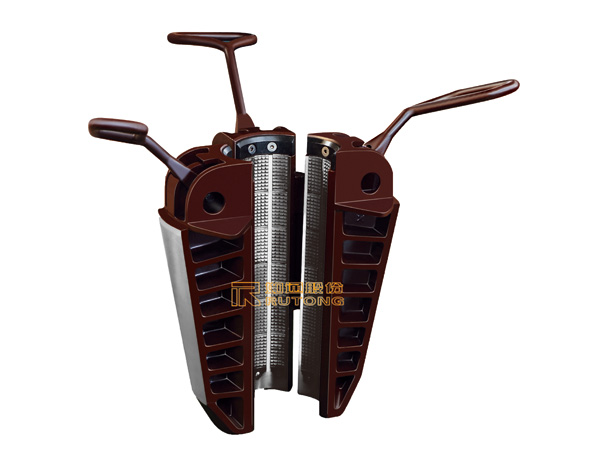

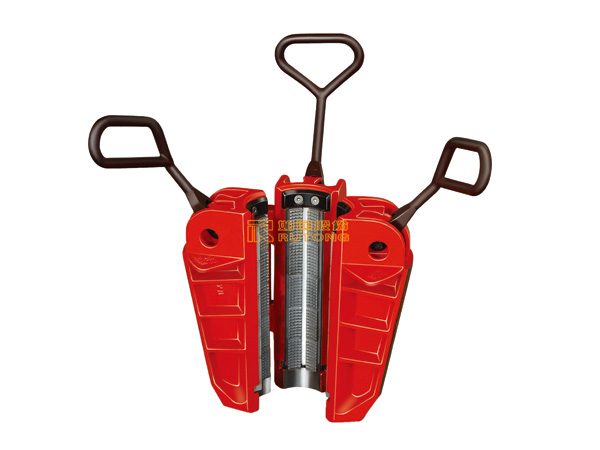

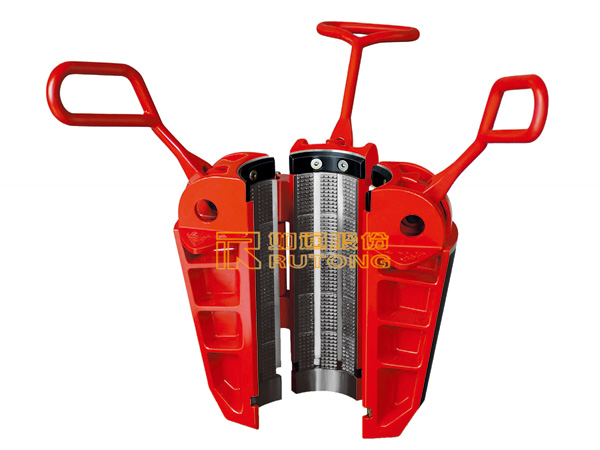

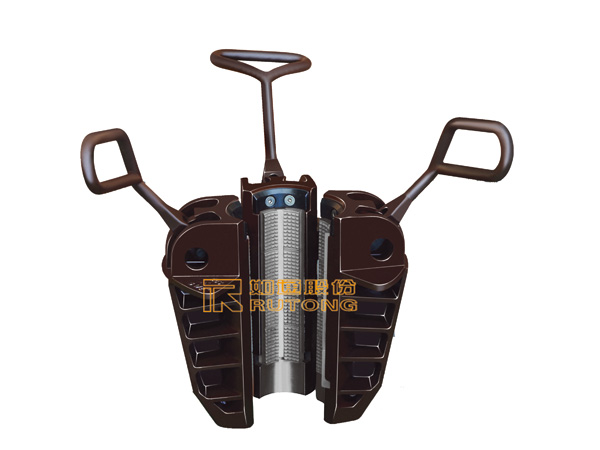

EspañolКлинья для бурильных труб типа SD
SDS
SDXL
SDML
SDML
Клинья для бурильных труб типа SD являются одними из наиболее широко применяемыми нашими клиентами инструментами для бурения нефтяных скважин. В зависимости от длины зажима, устройства можно разделить на короткие (SDS), средней длины (SDML) и удлиненные (SDXL). Они используются соответственно для узких, средних и широких скважин.
Изготовляемые из трех частей и конуса 1:3, эти устройства для удержания бурильных труб совместимы с переводными муфтами и вставными чашками стандартаAPI. Благодаря сочетанию различных корпусов с подходящими вставками,клинья бурильных труб могут быть использованы для захвата труб с внешним диаметром от 2-3/8 до 7". в настоящее время, мы можем поставить клинья типовSD, DU, W и B. Запасные части клиньев этих типов, кроме типа W, являются взаимозаменяемыми с запчастями международных известных брендов. Путем замены вставок можно подогнать клин под трубы необходимого диаметра (см.технические параметры).
Технические параметры| Модель | Размер корпуса клина | 31/2 | 41/2 | 5 | |||||||
| Диаметр бурильной трубы | д. | 23/8 | 27/8 | 31/2 | 31/2 | 4 | 41/2 | 4 | 41/2 | 5 | |
| мм | 60.3 | 73.0 | 88.9 | 88.9 | 101.6 | 114.3 | 101.6 | 114.3 | 127 | ||
| Вес | кг | 53.1 | 50.3 | 48.5 | 64.9 | 61.7 | 57.6 | 82 | 79 | 75 | |
| фунтов | 117 | 111 | 107 | 143 | 136 | 127 | 181 | 174 | 165 | ||
| Диаметр бурильной трубы | д. | 23/8 | 27/8 | 31/2 | 31/2 | 4 | 41/2 | 4 | 41/2 | 5 | |
| мм | 60.3 | 73.0 | 88.9 | 88.9 | 101.6 | 114.3 | 101.6 | 114.3 | 127 | ||
| кг | 87.5 | 85.3 | 81.6 | 94 | 90.3 | 85.3 | 92.5 | 88.9 | 84 | ||
| фунтов | 193 | 188 | 180 | 207 | 199 | 188 | 204 | 196 | 185 | ||
| Диаметр бурильной трубы | д. | — | — | — | 31/2 | 4 | 41/2 | 4 | 41/2 | 5 | |
| мм | — | — | — | 88.9 | 101.6 | 114.3 | 101.6 | 114.3 | 127 | ||
| кг | — | — | — | 103.9 | 99.3 | 93 | 107.5 | 103 | 96.6 | ||
| фунтов | — | — | — | 229 | 219 | 205 | 237 | 227 | 213 | ||
| Модель | Размер корпуса клина | 51/2 | 57/8 | 7 | |||||||
| Диаметр бурильной трубы | д. | — | — | — | — | — | — | — | — | — | |
| мм | — | — | — | — | — | — | — | — | — | ||
| Вес | кг | — | — | — | — | — | — | — | — | — | |
| фунтов | — | — | — | — | — | — | — | — | — | ||
| Диаметр бурильной трубы | д. | 41/2 | 5 | 51/2 | — | 53/4 | 57/8 | — | 65/8 | 7 | |
| мм | 114.3 | 127 | 139.7 | — | — | — | — | — | — | ||
| кг | 101 | 97 | 92 | — | — | — | — | — | — | ||
| фунтов | 223 | 214 | 203 | — | — | — | — | — | — | ||
| Диаметр бурильной трубы | д. | 4 | 41/2 | 51/2 | — | 53/4 | 57/8 | — | 65/8 | 7 | |
| мм | 114.3 | 127 | 139.7 | — | 146.05 | 149.2 | — | 168.3 | 177.8 | ||
| кг | 116 | 111 | 112 | — | — | ||||||
| фунтов | 256 | 245 | 247 | — | — | ||||||
